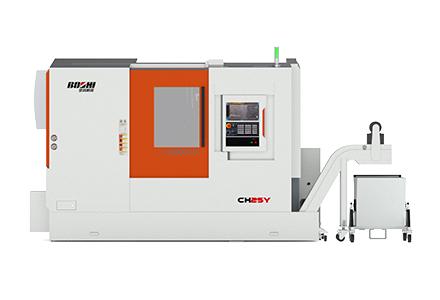

CH25Y车铣中心是一款多功效车铣中心，，机床整机的强度 、、新闻态刚度 、、主要部件的机械结构 、、防护 、、冷却等均接纳优化设计，，机床具有Y轴和强力铣削功效，，可在一次装置下完成重大零件的大部分或所有加工，，适合于形状重大零件的加工！！！！
产品特点：
1）具有4轴联动功效，，可加工形状重大工件；；
2）线轨及硬轨组合，，包管了机床的快速移动性能和重切削加工性能；；
3）Y轴行程大，，可知足较大工件平面铣削加工；；
4）12工位BMT动力刀架，，可举行车削 、、铣削 、、钻孔 、、攻丝等多种工序的加工；；
5）对列双主轴结构(选配)，，可一次装卡完成零件的多工序加工！！！！
适用行业：
适用于汽车 、、轻工 、、机械等行业！！！！
|
项目 |
单位 |
规格 |
参数 |
|
加 工 范 围 |
床身上最大回转直径 |
mm |
Φ500 |
|
床鞍上最大回转直径 |
mm |
Φ380 |
|
|
最大车削长度 |
mm |
500 |
|
|
最大车削直径 |
mm |
Φ340 |
|
|
最大棒料直径 |
mm |
Φ51 |
|
|
主 轴 |
液压卡盘直径 |
mm(in) |
Φ210(8″) |
|
主轴头型式 |
|
A2-6（GB/T5900.1） |
|
|
主轴通孔直径 |
mm |
Φ62 |
|
|
主轴转速 |
r/min |
40—4000 |
|
|
主电机功率(连续/30分钟) |
KW |
11/15 |
|
|
副主轴 |
液压卡盘直径 |
mm(in) |
Φ165(6″)中实 |
|
主轴头型式 |
|
A2-5（GB/T5900.1） |
|
|
主轴通孔直径 |
mm |
Φ50 |
|
|
主轴转速 |
r/min |
50—5000 |
|
|
主电机功率(连续/30分钟) |
KW |
15 |
|
|
尾 座 |
套筒直径/行程 |
mm |
Φ100/100 |
|
标准/活主轴结构顶尖锥度 |
MT No. |
5/4 |
|
|
进给 |
倾斜角度 |
DEG |
30°+30° |
|
移动距离（配尾座时） X/Y/Z |
mm |
200/120（-60 +60）/510 |
|
|
移动距离（配副主轴时） X/Y/Z/Z2 |
mm |
190/100（-50 +50）/510/500 |
|
|
快速移动速率 X/XY/Z/Z2 |
m/min |
16/12/24/16 |
|
|
刀 架 |
刀位数 |
|
12 |
|
刀具尺寸 (车削/镗孔) |
mm |
25×25/Φ40 |
|
|
回转刀具电机功率（连续30分钟） |
KW |
3.7/5.5 |
|
|
回转刀具最高转速 |
r/min |
4000 |
|
|
C轴 |
最小控制角度 |
DEG |
0.001 |
|
最大端铣直径/攻丝尺寸 |
mm |
Φ18/ M12 |
|
|
其 它 |
电源 |
kVA |
50 |
|
体积（长×宽×高）（不含排屑器） |
mm |
3600×2010×2240 |
|
|
总重量 |
kg |
6500 |
注：上表为西门子828D系统时的参数，，尾座为标配，，副主轴 、、Z2轴为选配（Z2轴为选配副主轴时时必选项），，选择其它设置时参数有转变！！！！
